單銀/雙銀Low-E鍍膜生產線

單銀/雙銀Low-E鍍膜生產線

1、Low-E鍍膜生產工藝及其原理

  1.1概述

    鍍膜玻璃的生產方法很多，主要有真空磁控濺射法、真空蒸發法、化學氣相沉積法以及溶膠-凝膠法等。

而其中目前國內外Low-E玻璃生產應用廣泛的方式是真空磁控濺射法，特別是建築Low-E玻璃。磁控濺射鍍膜玻璃利用磁控濺射技術，可以設計製造多層複雜膜係，可在透明的玻璃基片上鍍出多種顏色，膜層的耐腐蝕和耐磨性能較好。磁控濺射法是濺射速率高，性能比較穩定的鍍膜方法。

1.2真空磁控濺射的基本原理

真空磁控濺射法是將玻璃置於真空室內，並通入工作氣體（氬氣、氮氣和氧氣等），當在濺射陰極、陽極間通電時，由於高壓電場的作用使氣體（氬氣）分子電離，帶正電的氬粒子將在電場的加速下，向陰極靶材表麵撞擊，將靶材表麵的金屬離子擊出，以逐漸沉積在玻璃表麵形成薄膜。

在濺射過程中，大部分能量轉變成熱量，因此需要對真空濺射室進行水冷卻。

濺射工藝可以在大麵積的基片上進行均勻鍍膜。

 2、Low-E鍍膜生產線結構和工藝流程

本Low-E鍍膜整線由以下部分構成：

手動裝片台 ---自動上片台 ----過渡台（一） ---- 前清洗機 ----原片觀察台----橫向定位台----進片台----進片室Z1----進口精抽室Z2----- 進口過渡室Z3 ---- 濺射室Z4-1、2、3、4、5、6、7、8等（濺射室的多少視工藝而定）-----出口過渡室Z5---- 出口精抽室Z6---- 出片室C7----出片台 ----過渡台(二)---- 光譜儀過渡台----檢驗室-----噴粉機---- 過渡台（三）--- 自動下片台----手動卸片台

本設備采用七室6鎖結構：七室結構優於五室結構，避免了玻璃傳入濺射區域時附帶雜質氣體對濺射區域穩態的衝擊和汙染，成膜純淨度高，膜結構牢固，抗腐蝕及紫外照射性強，理化性能好。在陰極選用上，使用平麵陰極和直流電源，采用旋轉陰極和中頻電源，會使鍍膜工藝更穩定，膜層更致密。

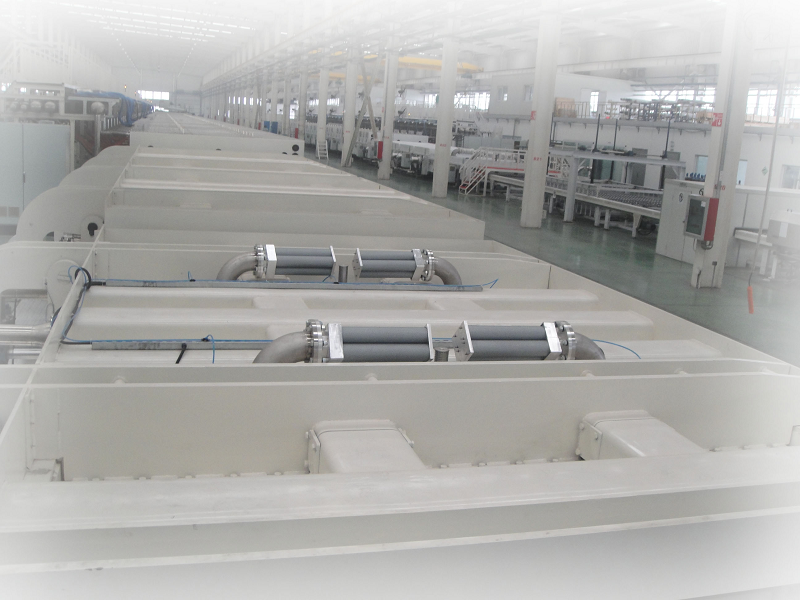

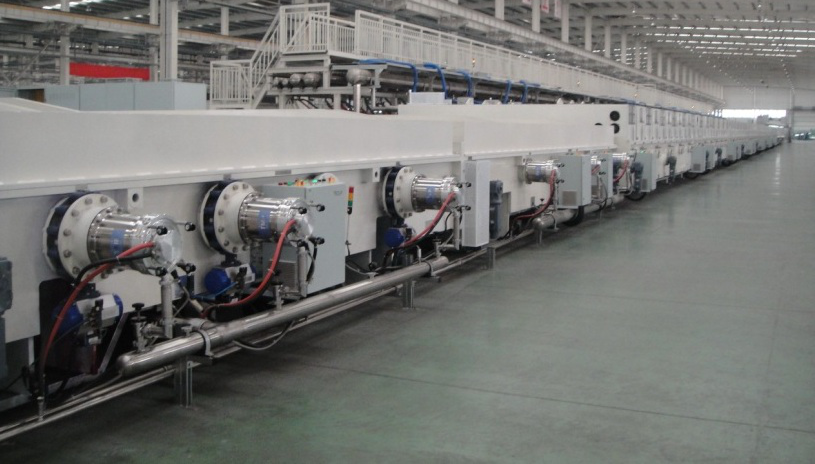

圖1-1，圖1-2， Low-E鍍膜生產線

3、Low-E鍍膜生產線的性能及其參數

     正因為看到國內外還存在一些差距，認識到國內廠家過去的一些不足，鴻利達公司迎難而上，通過引進人才和聘請大學教授，與科研機構合作，積極研發、改進。現在17c.c-起草口研發製造的Low-E鍍膜設備技術水平躍上一個新台階，達到國內先進水平。具體性能和參數如下表所示：

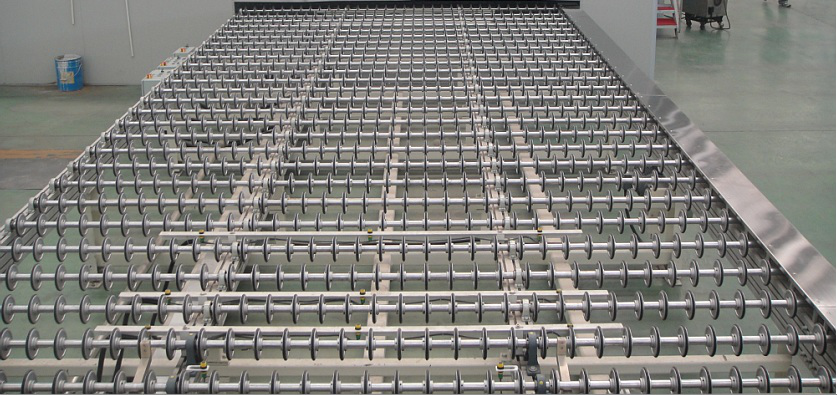

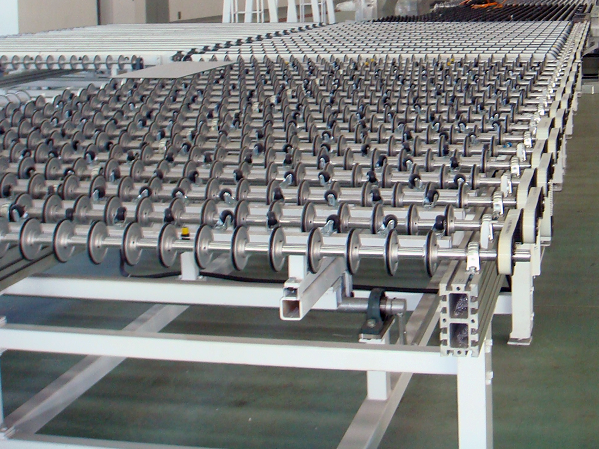

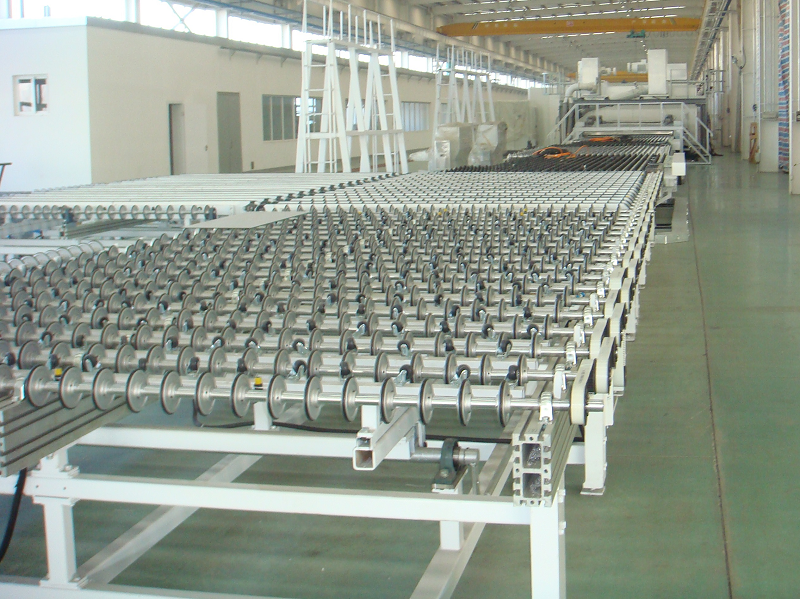

圖2-1 手動上、下片台

3.3過渡台（一）

3.4、前清洗機

由於Low-E鍍膜玻璃在鍍膜前要求基片表麵嚴格潔淨、幹燥，因此在玻璃基片進行鍍膜前必須清洗。為此專門配置前清洗機用來清洗鍍膜玻璃基片。清洗機采用仿本特勒清洗機，清洗、風幹一次完成。配多道毛刷盤和風刀，先清洗，後風刀吹幹。清洗毛刷盤可以根據清洗效果上下調整，以保證清潔幹淨。風刀角度也可以調整，以達到好的吹幹角度。吹風必須幹淨、無塵、無油，為此配一套風機和過濾係統，風機風量要求足夠大，過濾網根據過濾效果安裝多道，並且日常維護要求達一定期限就要求跟換過濾棉，保證吹風無汙染。

3.5、電源

本鍍膜線采用進口電源，穩定性好，控製準確、可靠，並具有保護功能。

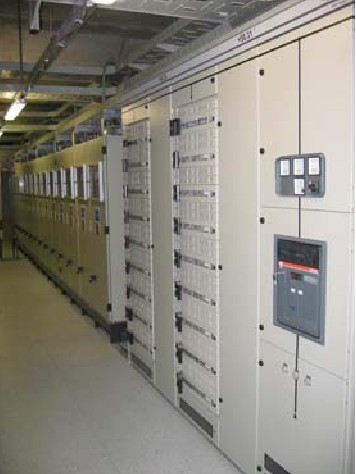

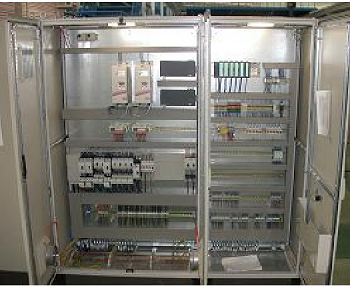

圖5-1真空控製櫃                                    圖5-2低真空控製櫃

控製電路係統大約上千個以上的數字輸入和數字輸出，100個以上模擬輸入及100個模擬輸出通過工業控製機由PLC控製，輸入輸出模塊安裝於控製室及其它開關櫃裏, 計算機，PLC及相應測量儀器控製係統安裝於主控房控製裏，液晶顯示器，鍵盤及鼠標放置於控製房操作台上。

圖5-3 控製室操作係統布局

傳動控製：控製準確、可靠，根據具體情況而快、慢速控製，生產效率高。

3.6、在線光學檢測係統  （1套）

 在線光學測量係統是檢測鍍膜玻璃成品的設備，該檢測係統使得產品真正做到光譜性能100%經過檢驗，它可以通過電腦對每一片玻璃的縱向及記錄和保存測量數據、測量時間、類型、批次，定時打印存檔，是產品質量追溯和出具質量合格證依據之一。對於生產低輻射玻璃，該係統還能在線非接觸性準確測量產品的麵阻值。

具體如下圖所示

圖6-1在線光學檢測係統

3.7、在線噴粉機

3.8、自動下片台

3.9、人工下片台
