三線龍門雕銑機設備技術描述

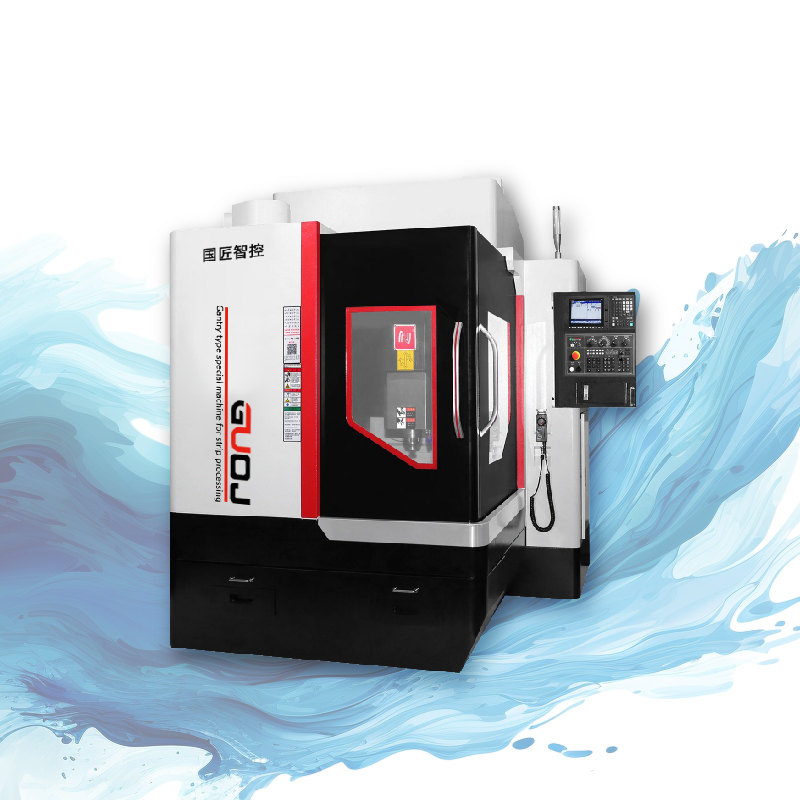

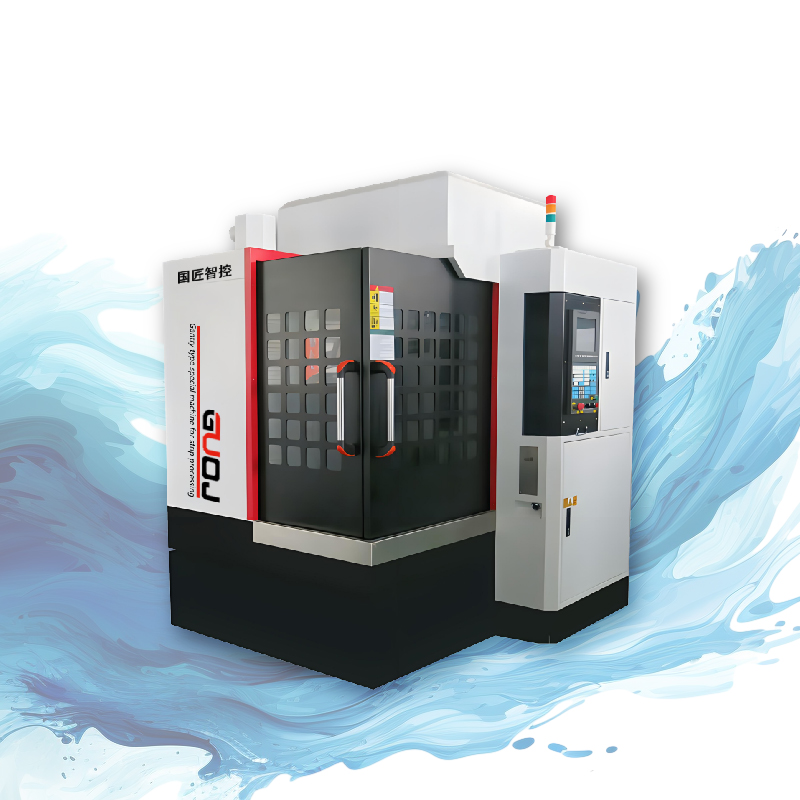

GJ-870三線龍門雕銑機，是一台中小型規格的機床，工件在一次裝夾後可以自 動連續地完成銑、雕，鑽，等多種工序的加工，機床適用於小型箱體 鋁模、板類、銅，殼體類、模具等複雜零件的多品種中小批量加工。該機床采用了高精度的線軌及絲杠，機床具有更好的動態響應性，可以實現高速切削，低速無爬行， 在精密零件。

Ø 整機結構為定柱式，龍門結構。機身采用超大穩固底座，高剛性的大跨距龍門形 立柱，高速切削不震動不變形。

Ø 基礎大件均采用優質樹脂砂造型、高強度鑄鐵材料鑄造而成，使機床得到高剛性和穩 定的精度。

Ø X,Y軸導軌采用30線軌承載，高剛性，低摩擦，低噪音。

Ø  Z軸導軌三頭采用獨立承載，高剛性，低摩擦，低噪音。

Ø C3 級絲杆，消除部分熱延伸，絲杆軸承采用自潤滑，延長軸承壽命。

Ø 主軸采用台灣合資品牌，主軸采用 手動 電主軸，主軸前端采用迷宮設計，主軸帶氣幕保護功能，防止切削液進入主軸軸承。

Ø 配置容積式及強製潤滑油係統，保證全機床各運動部件潤滑良好。

Ø 機床排屑標配兩側斜坡後衝水排屑，水箱後置設計，人性化，高效率，雙層水箱過濾 係統結構，為工件加工提供良好的切削液。

Ø 配備高性能新代21MA 數控係統，保證了機床控製的穩定性，也保證了用戶要求的數 控加工功能和輔助功能。

Ø 工作條件

Ø （1）三相交流電源：380V±5%；20Hz±1Hz ，主電源線、接地線 6mm²或更大。

Ø （2）環境溫度：需保持環境溫度 17～26℃，若加工零件精度要求不高，可放寬至 5～ 40℃。存放或運輸溫度-20～60℃。；

Ø （3）室溫變化：24 小時內周圍溫度變化在±2℃以內；

Ø （4）相對濕度：75%以內（無結露）；

Ø （5）海拔高度：1000m 以下；

Ø （6）震動：0.2G 以下；

Ø （7）地基要求：承載能力 50KN/m²以上；

Ø （8）遠離光源、振源和熱源，遠離高頻發電動機、放電動機、電焊機等，避免電器幹 擾使機床 NC 係統發生故障。

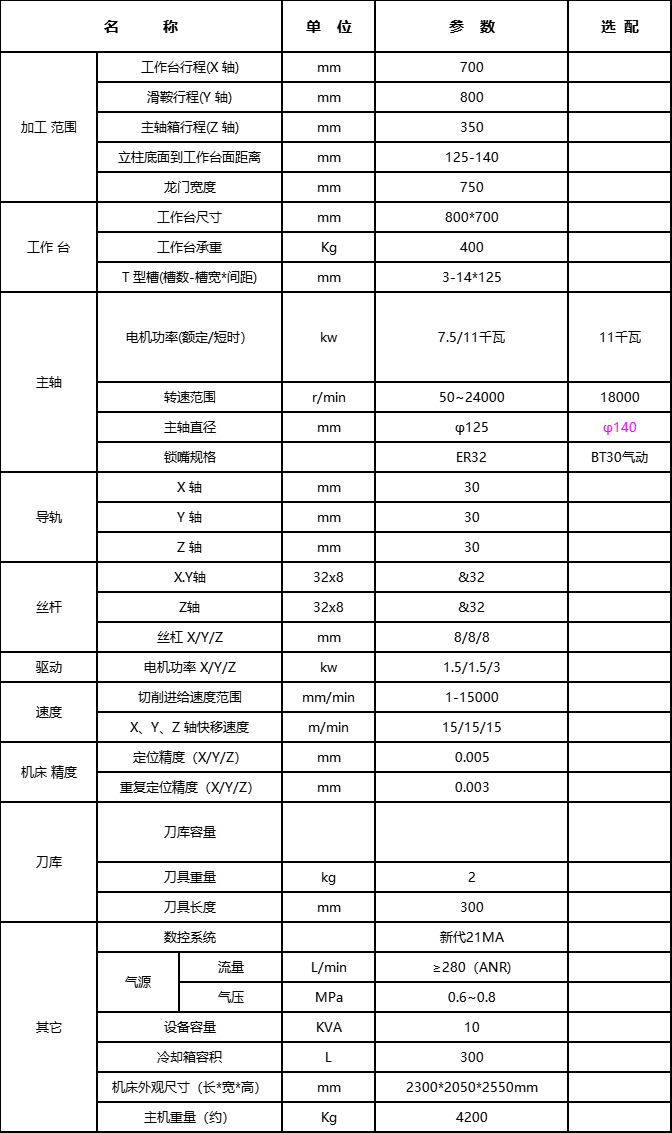

三線龍門雕銑機基本參數
