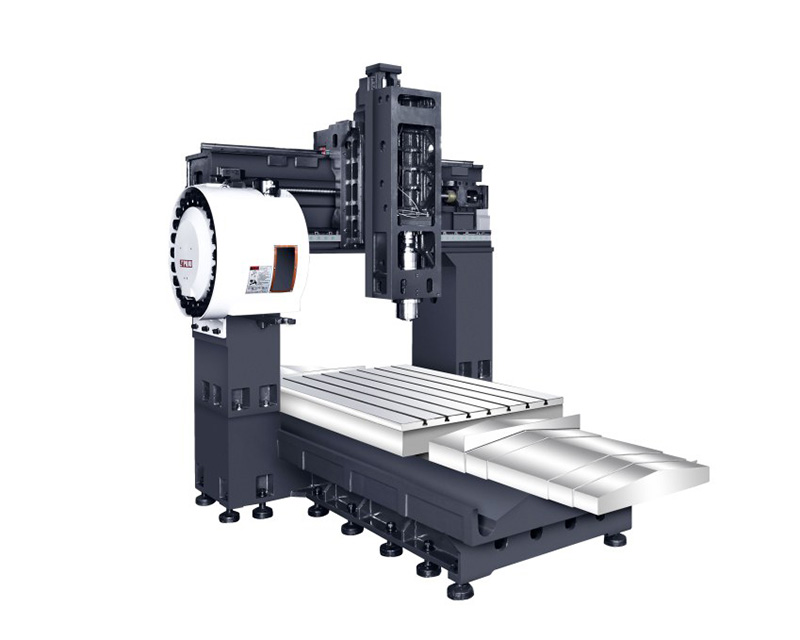

龍門加工中心廣泛應用於工業製造領域，包括汽車、航空、電子、模具等重型行業，主要用於加工大型複雜零件。
龍門定梁框架結構，具有高效、高精度、高靈活性的特點
可以減少工件的裝夾和移動，提高加工精度和生產效率。
它具有自動換刀功能，可以連續完成鑽孔、鏜孔、銑削、鉸孔、攻絲等各種工序，
適用於加工形狀複雜、精度高、品種更換頻繁的零件。
適用領域：
龍門加工中心廣泛應用於工業製造領域，包括汽車、航空、電子、模具等重型行業，主要用於加工大型複雜零件。
名稱 | 單位 | GJ-1613Z | GJ-2015Z | GJ-2018 | GJ-2518 |
三軸行程X/Y/Z | mm | 1600/1300/800 | 2000/1500/800 | 2000/1800/800 | 2500/1800/800 |
工作台尺寸 | mm | 1700*1200 | 2100*1200 | 2200*1500 | 2700*1500 |
工作台T型槽尺寸 | mm | 7-18（150） | 7-22（150） | 10-22（150） | 10-22*150 |
工作台承重 | T | 3 | 4 | 5 | 5 |
龍門寬度 | mm | 1400 | 1520 | 1850 | 1850 |
工作台到立柱底 | mm | 1000 | 1000 | 1120 | 1120 |
Z軸配重 | 氮氣 | 氮氣 | 氮氣 | 氮氣 | |
主軸規格 | rpm | 標配Φ190-6000/選配Φ190-8000 | 標配Φ190-6000/選配Φ190-8000 | ||
主軸傳動方式 | 標配：短鼻Φ190皮帶式 選配：WEMAS齒輪頭 | 標配：短鼻Φ190皮帶式 選配：WEMAS齒輪頭 選配：長鼻Φ150或Φ190直接式（Z軸線軌） | |||
線軌規格X、Y軸
Z軸 | Mm
mm | X滾柱45*3/Y滾柱45*3 矩形貼塑硬軌 | X滾柱45*4/Y滾柱45*3 矩形貼塑硬軌 | X滾柱55*4/Y滾柱55*2 X滾柱55*4/Y滾柱55*2 標配：矩形貼塑硬軌 選配：Z軸55*3滾柱線軌 | |
絲杆規格Z軸 Y軸 Z軸 | Mm Mm mm | R50*12 R50*12 R50*12 | R50*12 R50*12 R50*12 | R50*12 | R63*12 |
光機重量（約） | T | 12 | R50*12 | R50*10 | R50*10 |
三軸伺服連接方式 | 直接式 | R50*12 | R50*12 | R50*12 | |
快速位移 | m/min | XYZ：10 | 14.5 | 18 | 19 |
三軸伺服減速比 | 1：1 | 直接式 | 直接式 | 直接式 | |
三軸伺服推薦扭力 | N.M | XZ：37/Y：27 | XYZ：10 | X:8/YZ：10 | X:8/YZ：10 |
主軸中心到Y軸線軌距離 | mm | 380 | 1：1 | 1：1 | 1：1 |
主軸鼻端到工作台 | mm | 170-970 | XZ：37/Y：27 | X：55/YZ：37 | X：55/YZ：37 |
