知識丨四軸數控機床基礎知識

四軸數控機床是一種在製造行業中廣泛應用的設備，它擁有至少四個坐標軸，通常包括三個直線坐標軸（X、Y、Z）和一個旋轉坐標軸（A或B）。相比於三軸機床，四軸機床在加工複雜形狀和提高加工效率方麵具有顯著優勢。

以下是一些關於四軸數控機床的基礎知識：

• 坐標軸與運動方式：




• 直線坐標軸（X、Y、Z）：這些坐標軸定義了機床在三維空間中的線性運動。通常，X軸和Y軸負責水平麵上的移動，而Z軸負責垂直方向上的移動。

• 旋轉坐標軸（A或B）：旋轉坐標軸允許工件或刀具在某一平麵內旋轉。A軸通常繞X軸旋轉，而B軸繞Y軸旋轉。這種旋轉運動使得機床能夠加工更為複雜的曲麵和形狀。

•


• 加工特點：




• 擴展加工範圍：四軸機床能夠加工到三軸機床無法觸及或需要複雜裝夾的部位，從而提高了加工的靈活性和效率。

• 提高加工精度與質量：通過引入旋轉軸，四軸機床能夠更好地適應複雜曲麵的加工需求，提高加工精度和質量。

•


• 機床構造與組件：

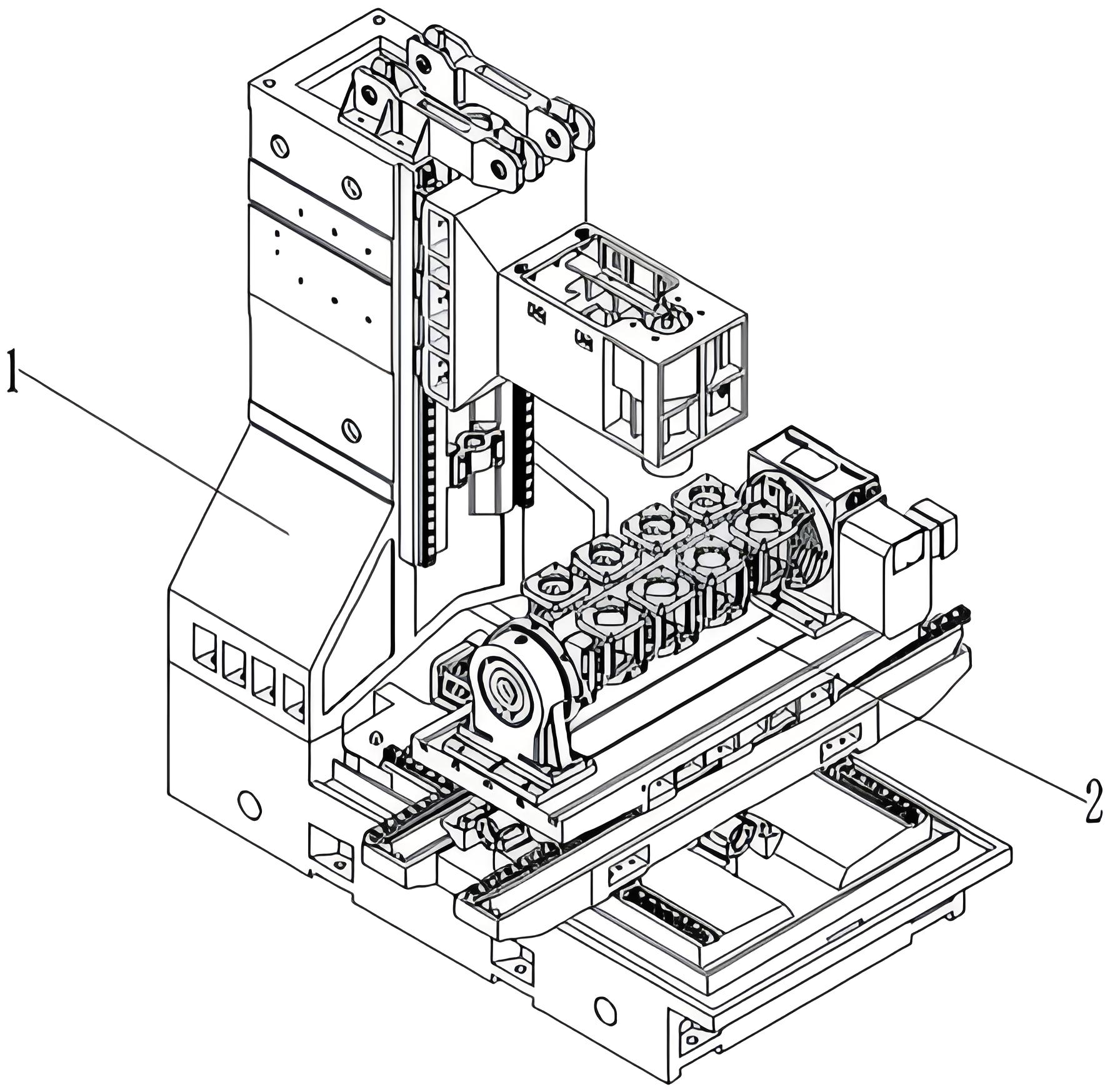

• 基本構造：四軸數控機床由床身、立柱、工作台等部件組成。這些部件不僅要承受機床的靜載荷，還要能夠承受加工過程中的動態衝擊載荷。
• 主軸部件：包括主軸箱、主軸電動機、主軸和主軸軸承等零件，負責驅動刀具進行切削加工。

• 數控體係：由CNC裝置、可編程控製器、伺服驅動裝置以及電機等組成，負責控製機床的運動和加工過程。

•


• 加工方式與程序：




• 四軸聯動數控加工：四軸機床通常采用立式或臥式加工中心，通過四個坐標軸的聯動來實現複雜形狀的加工。加工過程中，刀具沿Z軸方向運動，工作台沿X、Y方向運動，同時旋轉坐標軸進行旋轉運動。

• 後處理程序：四軸數控加工程序需要專用的後處理程序進行處理，以輸出正確的NC程序。這些程序包含了X、Y、Z坐標以及表示旋轉軸的A或B軸坐標。

•


• 其他輔助功能：




• 主動換刀體係：實現工件一次裝夾後多工序連續加工中的刀具自動存儲、選擇和替換。
• 輔佐安裝：包括光滑、冷卻、排屑、防護、液壓、氣動、檢測體係等，用於保證機床的正常運行和加工質量。

了解這些基礎知識有助於更好地應用和維護四軸數控機床，提高加工效率和產品質量。然而，實際操作和維護四軸數控機床需要專業的知識和技能，因此建議由經驗豐富的操作人員進行操作和維護。
